Гайд по выбору и монтажу распределительного щита IEK

Монтаж электрических сетей начинается с правильно подобранного оборудования, на котором будет держаться вся система. Распределительный щит становится центром управления и защиты, поэтому от его выбора зависит надёжность и безопасность объекта. В этом гиде подробно расскажем, как учесть все параметры при выборе модуля корпуса, автоматов, УЗО и аксессуаров IEK. Вы узнаете о расчётах нагрузок, монтаже и вводе в эксплуатацию, а также о типичных ошибках, которых стоит избежать. На примерах реальных проектов покажем лучшие практики установки распределительного щита IEK в офисном центре, жилом комплексе и производственном цехе. Также разберём нюансы компоновки и правильной маркировки, которые упрощают обслуживание и сокращают время на поиск неисправностей. Все советы основаны на опыте электротехников, работающих с оборудованием IEK.

Как выбрать распределительный щит IEK

Выбор распределительного щита IEK начинается с анализа условий эксплуатации и требований по безопасности. Правильно подобранный модуль корпус обеспечит требуемую степень защиты от пыли и влаги, выдержит температурные колебания и механические нагрузки. Распределительный щит должен соответствовать классу IP и IK, необходимому для конкретного объекта – будь то офис, склад или уличное электрооборудование. Важно также оценить габариты и количество модульных пазов под аппараты.

Второй ключевой шаг — определение требуемого количества модулей DIN-рейки и вариантов компоновки. IEK предлагает щиты серии ЩРН, ЩРВ, ЩО (обшивочные, встроенные, навесные) с шириной каждого модуля 17,5 мм. За счёт модульности легко адаптировать решения под рост нагрузок и интегрировать дополнительные УЗИП или системы автоматики.

Ключевые параметры для оценки

При выборе распределительного щита обращайте внимание на:
– Класс защиты IP (IP20–IP65) в зависимости от условий (закрытые помещения, цеха, улица).
– Ударопрочность IK (IK07–IK10) для внешних или агрессивных сред.
– Материал корпуса (сталь с порошковым покрытием, ударопрочный ABS-пластик).
– Глубина и ширина щита для прокладки кабелей и свободного пространства.
– Тип двери (сплошная, со смотровым окном) и опции уплотнения.

Типовые серии и материалы

IEK выпускает щиты в трёх основных сериях:
– ЩН для навесного монтажа в сухих помещениях (IP30–IP54).
– ЩРВ встроенные модули для гипсокартона и панелей (IP20–IP40).
– Уличные шкафы ЩУ, ЩК с защитой до IP65 и IK10, устойчивые к коррозии и УФ.
Порошковая эмаль на стальном корпусе выдерживает температуру до +60 °C, пластик ABS – до +40 °C. На сайте производителя (https://iek.ru/catalog/shchity-i-shkafy) можно скачать паспорт и 3D-модель корпуса для проекта.

Расчет нагрузки и подбор компонентов для распределительного щита IEK

Точный расчёт полезной нагрузки позволяет избежать перегрузок и ложных срабатываний. Сначала суммируйте мощности всех групп потребителей. Для участка освещения и розеток типового офиса 200 м² это может быть 10−12 кВт. Ток нагрузки I = P/U = 12 000 Вт / 230 В ≈ 52 А. Добавьте резерв 25 % (расширение, будущие приборы) → 65 А, значит шина щита должна выдерживать ток не менее 80 А.

При большом числе групп делите нагрузки на независимые линии и устанавливайте вводный автомат 80 А, от него отходят в отдельные модули автоматы 16–32 А на группы розеток, 10–16 А на освещение, 20–25 А на кондиционирование. Для защиты от утечки выберите УЗО AC или A типа с током утечки 30 мА на группы с повышенными требованиями безопасности (детские комнаты, медобъекты).

Определение потребляемой мощности

1. Составьте ведомость нагрузок по помещениям.
2. Установите коэффициенты одновременности (0,6–0,8 для освещения, 0,4–0,6 для розеток).
3. Рассчитайте суммарный ток и запас на развитие сети.
4. Учтите пиковые нагрузки (двигатели, нагреватели) и добавьте индивидуальные автоматы.

Выбор автоматов и УЗО

– Распределительный щит IEK включает автоматику серий ВА47-29, ВА-111, АП50 с характеристикой отключения B, C, D.
– Для бытовых цепей подойдут B-характеристика (быстрое срабатывание при перегрузке).
– Для двигателей и индуктивных нагрузок используйте С или D-характеристику.
– УЗО серии ВД1, ВД2 доступны с током утечки от 10 до 300 мА, тип AC/A.
– Обеспечьте селективность – разнесите моменты срабатывания УЗО и автоматов, избегая ложных отключений всей щитовой.

Особенности конструкции и компоновки щита IEK

Конструкция распределительного шкафа IEK продумана для удобства монтажа и последующего обслуживания. Шасси выполнено из оцинкованной стали толщиной 1,2–1,5 мм, что гарантирует жёсткость конструкции. Дно щита предусматривает перфорированные вводные пластины для кабельных пресс-гильз и сальников. Внутри панели на DIN-рейках легко фиксировать модули, а дополнительная телескопическая планка упрощает прокладку нулевой и защитной шины.

Для кабель-менеджмента IEK предлагает набор пластиковых лотков, зажимов и разделителей. Они помогают упорядочить проводники по фазам и снизить перегрузку модульных секций. Оставляйте минимум 50 мм свободного пространства вверху и внизу для теплоотвода, а между рядами – 35–40 мм.

– Фазы сгруппируйте по левой стороне щита, ноль и PE – по правой.
– Используйте разноцветные маркеры и дуги для визуального разделения цепей.
– При глубине корпуса 120–170 мм выбирайте щиты с увеличенной внутренней высотой (23 мод. ед.) для сложных конфигураций.

При проектировании располагайте наиболее тяжёлые устройства (контакторы, УЗИП) внизу, а мелкие (шаговые реле, клеммные блоки) – сверху. Это упрощает доступ и снижает механическое напряжение на DIN-рейку.

Подготовка к монтажу и этапы установки

До монтажа распределительного щита необходимо подготовить рабочее место и инструменты. К месту установки предъявляют требования по ровности стен, прочности крепления и отсутствию вибраций. Проверьте, чтобы расстояние от пола до центра щита составляло 1,4–1,6 м для удобства эксплуатации.

Подготовка места и инструментов

– Уровень, рулетка, маркер для разметки отверстий.
– Дрель с набором сверл по металлу и бетону.
– Набор отверток, ключей и трещоток для работы с винтовыми клеммами.
– Нож для кабеля, стриппер, пресс-гильзы и кримпер.
– Мультиметр для проверки напряжения, мегомметр для замера изоляции.

Перед установкой отключите питание, заземлите металлические корпуса и пометьте все вводные провода.

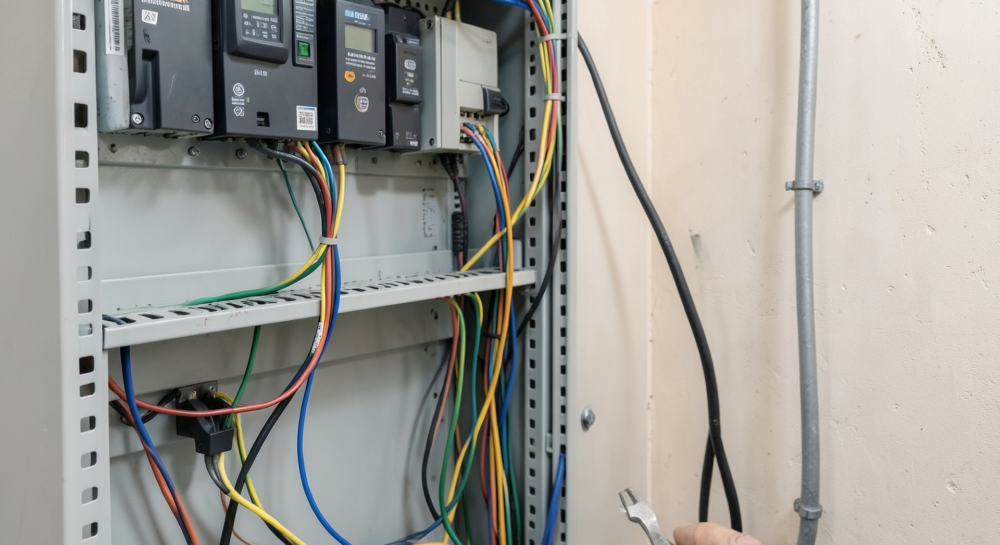

Пошаговая сборка и подключение

1. Разметьте и закрепите корпус щита на стене с помощью анкерных болтов.
2. Установите DIN-рейки и закрепите монтажную панель.
3. Введите кабели через сальники, обожмите наконечники и ребром вставьте в клеммы.
4. Смонтируйте вводный автомат и УЗО, подведите шины фазы и нуля.
5. Разместите групповые автоматы, контакторы и аксессуары по схеме.
6. Подключите защитную шину PE и нулевую шину N, убедитесь в правильности маркировки.
7. Установите крышку щита или дверцу, проверьте фиксацию замков и уплотнений.

Проверка, ввод в эксплуатацию и обслуживание распределительного щита

После монтажа важно провести комплексные испытания перед включением распределительного щита. Это гарантирует соблюдение норм ПУЭ и отсутствие скрытых дефектов.

Тестирование и протоколирование

– Измерьте сопротивление изоляции жил кабеля (не менее 1 МОм).
– Проверьте целостность защитного зануления/заземления (R<4 Ом). - Тестируйте автоматы на срабатывание при перегрузке и КЗ. Проведите проверку УЗО с тест-кнопки специальным прибором. Занесите результаты в протокол, укажите дату, параметры измерений подписи ответственных лиц.

Регламентное обслуживание

Регулярное обслуживание распределительного щита IEK продлевает срок службы и снижает риск аварий. Рекомендуется:
– Ежегодный визуальный осмотр на предмет коррозии, повреждений уплотнений и пыли.
– Корректировку моментов затяжки клемм (20–25 Н·м для вводных шин).
– Чистку от пыли внутри корпуса и лотков кабель-менеджмента.
– Термографический контроль соединений под нагрузкой.
– Проверку работы УЗО раз в полгода.

Эти простые мероприятия помогут вовремя обнаружить ослабленные контакты, перегрев или конденсат в корпусе.

Соблюдение всех рекомендаций по выбору, монтажу и обслуживанию распределительного щита IEK обеспечит долгосрочную и безаварийную работу электрической системы. Уверенный выбор корпуса, точный расчёт нагрузок, аккуратная компоновка и своевременное тестирование — ключ к надёжности. Закажите комплектующие IEK у официальных дистрибьюторов и получите профессиональную поддержку на каждом этапе проекта.
