Выбор модульного контактора IEK для промышленного щита

Зачем в промышленном щите нужен модульный контактор

Модульный контактор становится ключевым элементом при организации управления нагрузками в промышленных щитах. Его компактность и унификация под DIN-рейку позволяют экономить место и ускорять монтаж. Высокая коммутационная способность обеспечивает надежное включение и отключение двигателей, обогревателей и других потребителей. Благодаря согласованному ассортименту IEK можно стандартизировать решения на всех объектах — от складов до производственных цехов.

Основные задачи контактора в автоматике

– Разъединение силовых цепей под нагрузкой до 100 A и более.
– Обеспечение дистанционного управления нагрузками по сигналам контроллера или защиты.
– Индикация положения контактов для визуального контроля.

Преимущества модульного решения

Модульные контакторы IEK занимают всего 1–3 модуля на DIN-рейке, что снижает объем щита и стоимость корпуса. Готовые аксессуары — шины, клеммники, фронтальные панели — обеспечивают быстрый монтаж без доработок. Использование унифицированного дизайна упрощает обслуживание и замену при модернизации линий.

Ключевые параметры при выборе модульного контактора IEK

Правильный выбор начинается с анализа технических характеристик. При подборе модульного контактора IEK обратите внимание на следующие параметры:

Номинальный ток и коммутационная способность

– Номинальный ток (In) должен соответствовать суммарной нагрузке плюс запас 10–25 %.
– Коммутационная способность (Ith и Icw) определяет устойчивость к коротким замыканиям. IEK предлагает устройства с Ips 9–35 А для стандартных цепей и до 100 А для мощных групп потребителей.

Количество и тип контактов

– Основные контакты: 1NO+1NC, 2NO, 3NO.
– Дополнительные вспомогательные контакты для сигнализации.
– Выбор зависит от схемы управления: одно- или трехфазное включение двигателей, переключение обогревателей, перекидные схемы.

Управляющее напряжение катушки

– DC 24 V, AC 230 V, AC/DC 110 V.
– Универсальные катушки IEK выдерживают колебания ±15 % без срабатывания.
– Рекомендуется выбирать катушку под напряжение контроллера (ПЛК, датчик).

Селективность и согласование с защитой

Для обеспечения селективности и минимизации ложных отключений необходимо согласовать тип характеристики (B, C, D) автоматических выключателей с коммутационной характеристикой контактора. Например, характеристика C автомата и контактор с Icw ≥ 10 kA обеспечивают выборочное отключение при КЗ.

Модельные ряды и их отличия

IEK предлагает несколько серий модульных контакторов, отличающихся по габаритам, номиналу и функционалу.

Серия МКС (16–25 A)

– Компактные корпуса на 1 модуль.
– Применяются для управления небольшими двигателями и освещением.
– Цена и габариты — оптимальные для квартирных и офисных щитов.

Серия МКС-Т (32–63 A)

– Корпуса на 2–3 модуля.
– Средний диапазон мощностей, подходит для распределительных щитов БЦ и ТЦ.
– Возможность установки теплового реле той же серии.

Серия МКС-П (80–100 A)

– Разветвленный ассортимент для промышленных линий.
– Усиленная коммутационная система, повышенная износостойкость.
– Рекомендуется для управления силовыми станциями, крупными насосами и компрессорами.

Расчет нагрузки и подбор контактора

Грамотный расчет нагрузки исключает перегревы и гарантирует долговечность оборудования.

Шаг 1. Суммирование потребляемых токов

1. Определите потребляемую мощность каждого устройства (P).
2. Переведите в ток: I = P / U cos φ.
3. Сложите токи и добавьте запас 15–25 %.

Шаг 2. Проверка коммутационной способности

– Рассчитайте максимальный ток короткого замыкания в точке установки щита.
– Выберите контактор с Icw ≥ рассчитанного тока.
– Учтите динамические токи при запуске двигателей (до 6–7 In).

Шаг 3. Совместимость с защитными устройствами

– Подберите автоматический выключатель с характеристикой отключения, согласованной с Icw контактора.
– Проверьте селективность по времятоковым характеристикам.
– Используйте УЗО/дифавтоматы IEK с типом AC или A, если в цепи присутствуют импульсные источники.

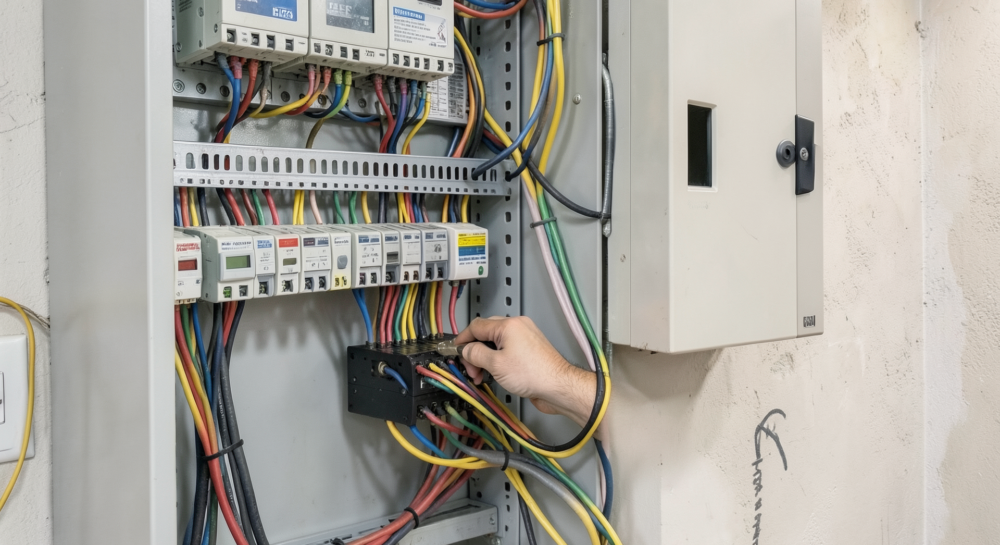

Монтаж и наладка модульного контактора IEK

Качественный монтаж — залог бесперебойной работы в течение десятилетий.

Подготовка места установки

– Очистите DIN-рейку от загрязнений и удалите острые кромки.
– Распределите устройства с учетом доступа к передней панели для обслуживания.
– Оставьте зазор 15–20 мм между рядами для вентиляции.

Правильное подключение и обжим кабелей

– Используйте кабельные наконечники (НШВИ) соответствующего сечения.
– Затягивайте клеммы моментом, указанным в инструкции (0,8–1,2 Н·м).
– Схема подключения должна соответствовать паспорту: A1–A2 для катушки, L1–L3 и T1–T3 для силовой части.

Первичный запуск и проверка

– Проверьте сопротивление изоляции по отдельным фазам.
– Проведите тестовую коммутацию без нагрузки: проследите за щелчком и индикацией положения.
– После монтажа подключите контрольные цепи через сигнальные контакты и проверьте срабатывание.

Практический кейс: установка модульного контактора в производственном цехе

На одном из предприятий металлообработки потребовалась модернизация силового шкафа управления конвейером. Задачи были следующие:
– Обеспечить надежный запуск группы асинхронных двигателей 5,5 кВт
– Гарантировать селективность с существующими автоматами 32 А, характеристика C
– Уменьшить габариты щита и ускорить монтаж

Решение:
– Выбран модульный контактор серии МКС-Т 32 A IEK с Icw = 15 kA
– Управляющее напряжение катушки — 230 V AC, соответствующее ПЛК
– Вспомогательный контакт подключен к системе сигнализации на шкафе
– Применены клеммники IEK Din-Rail для аккуратного монтажа и маркировки

Результаты:
– Время сборки щита сократилось на 30%
– Ложных отключений при запуске не зафиксировано
– Модульная система позволила оставить запас по току для расширения линии до 40 %

Подведение итогов и следующий шаг

Выбор модульного контактора IEK основывается на точном расчете нагрузки, оценке коммутационной способности и согласовании с защитными устройствами. Модельные ряды МКС, МКС-Т и МКС-П покрывают диапазон от 16 до 100 A, что позволяет строить решения для квартирных щитов и крупных промышленных установок. Правильный монтаж с использованием качественных аксессуаров IEK минимизирует риски перегрева и ошибок при подключении.

Если вы планируете модернизировать или проектировать новый промышленный щит, рекомендуем обратиться к нашим специалистам за детальной консультацией и подбором оптимального комплекта оборудования IEK. Свяжитесь с нами через форму на сайте https://iek.ru и получите индивидуальное коммерческое предложение уже сегодня.
