Как выбрать УЗИП для эффективной защиты от импульсных перенапряжений

Почему важен правильный выбор УЗИП для защиты от импульсных перенапряжений

Подключение современного оборудования требует учёта рисков, связанных с импульсными перенапряжениями. Неправильно выбранное УЗИП может привести к выходу из строя дорогостоящей электроники, простою производства и штрафным санкциям за нарушение нормативов. Именно грамотный выбор УЗИП обеспечивает:
– Минимизацию сбоев в электросети
– Защиту чувствительных нагрузок и дорогостоящих приборов
– Соответствие требованиям стандартов IEC 61643-1 и ГОСТ 30331.1-2002
– Уменьшение затрат на ремонт и обслуживание оборудования

Выбор УЗИП в комплексе с корректным монтажом гарантирует предсказуемую надёжность и снижает общий TCO электросистемы.

Классификация и типы УЗИП согласно международным стандартам

УЗИП делят на три класса (по IEC 61643-1):
– Класс I – защита от прямых ударов молнии (токи до 100 кА)
– Класс II – защита от вторичных импульсов (до 40 кА)
– Класс III – защита чувствительных устройств (до 5 кА)

Особенности устройств класса I

Устройства класса I устанавливают на вводе и рассчитывают на ликвидацию токов молнии. Основные параметры:
– Iimp (импульсный ток) не менее 25 кА
– Uc (рабочее напряжение) соответствует сетевому 230/400 В
– Возможность отведения тепловой энергии при мощных импульсах

УЗИП класса II и III в распределительном щите

– Класс II (до 40 кА): монтируется после вводного аппарата, защищает от частичных перенапряжений через линии электропередачи
– Класс III (до 5 кА): устанавливается максимально близко к защищаемым приборам (серверы, СКС, охранные системы)

Ключевые параметры для выбора УЗИП

При выборе УЗИП обращайте внимание на следующие характеристики:
– Номинальное рабочее напряжение (Un) должно соответствовать вашей сети
– Импульсный ток (Iimp) и максимальный разрядный ток (Imax)
– Остаточное напряжение (Up) – чем ниже, тем лучше
– Количество каналов (L–N, N–PE, 3P+N)
– Время срабатывания (обычно в наносекундах)
– Класс защиты IP/IK и температурный диапазон
– Тип корпуса: модульный для DIN-рейки или моноблок для шкафов

Пример: при питании от 3-фазной сети 400 В выбирайте УЗИП 3+N с Uc 385 В и Iimp ≥ 25 кА на полюс.

Влияние остаточного напряжения на безопасность оборудования

Остаточное напряжение Up определяет, какое напряжение «пропустит» УЗИП при импульсе. При выборе УЗИП:
– Для серверного оборудования рекомендуют Up ≤ 1,5 кВ
– Для бытовых и офисных нагрузок достаточно Up ≤ 1,6 кВ
– Для промышленного оборудования важно Up ≤ 2 кВ и Iimp ≥ 40 кА

Селективность и ступенчатая защита

Для сохранения селективности на вводе ставят УЗИП класса I/II, далее класса II и в конце класса III. Это обеспечивает:
– Стабильную работу щита при импульсе
– Локализацию перегрузки в ближайшем модуле

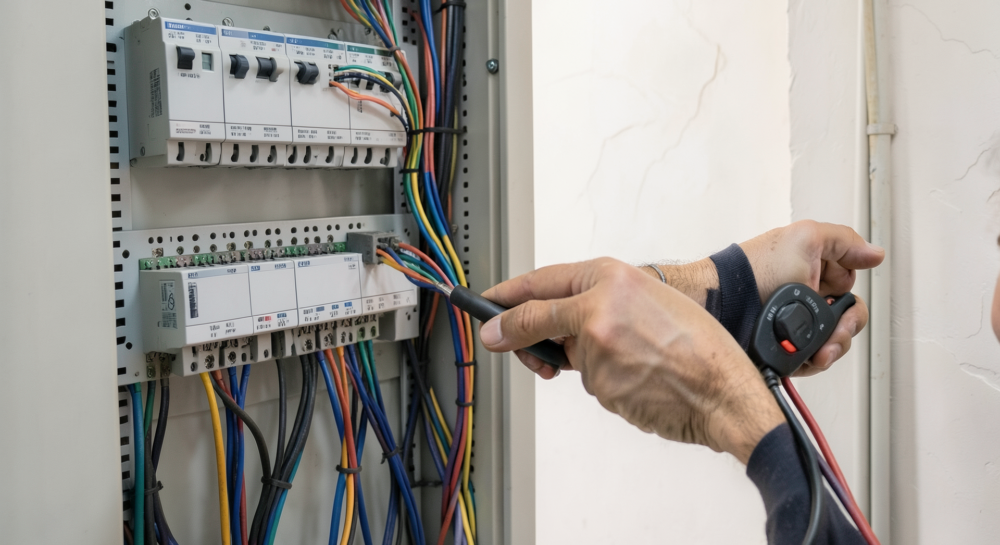

Практические советы по монтажу и эксплуатации УЗИП

Корректный монтаж не менее важен, чем сам выбор УЗИП. Соблюдайте базовые правила:
– Короткий путь подключения к шине PE (длина кабеля ≤ 0,5 м)
– Установка на DIN-рейке с учётом вентиляции (между модулями ≥ 3 мм)
– Использование медных шлейфов сечением ≥ 4 мм² для тока Iimp
– Защита вводного аппарата (автомат B или C-характ.) и УЗО перед УЗИП

Дополнительные мероприятия:
– Регулярно проверять состояние индикатора (зелёный/красный светодиод)
– Проводить тестовые измерения сопротивления изоляции
– Вести журнал обслуживания с датой замены модулей

Технология обжима и маркировка

– Применяйте наконечники НШВИ для обеспечения надёжного контакта
– Соблюдайте момент затяжки клемм (обычно 2,5 Н·м)
– Маркируйте шлейфы и модули УЗИП для быстрого обслуживания

Проверка после монтажа

1. Измерение сопротивления изоляции (не менее 1 МОм)
2. Проверка срабатывания УЗО и УЗИП по методике производителя
3. Термоизмерение контактов после первой недели эксплуатации

Как подобрать УЗИП IEK под разные объекты

Компания IEK предлагает линейку УЗИП, адаптированную под сценарии:
– Квартиры и МКД: компактные модульные УЗИП (тип Profi, до 40 кА)
– Бизнес-центры и ТЦ: многоканальные решения серии HPI с Iimp до 75 кА
– Промышленные склады: УЗИП в металлических шкафах IP65, класс защиты IK08
– Медучреждения: сертифицированные УЗИП со встроенным мониторингом

Пример подбора:
Объект: офисное здание, 5 этажей, сеть 3~400 В
Нагрузка: серверный кластер, системы вентиляции, ОСБ
Решение IEK:
– Вводное УЗИП Profi 3+N, Uc 385 В, Iimp 25 кА
– Станционная ступень: УЗИП HPI Type 2, Iimp 40 кА
– Крайняя ступень: УЗИП Type 3 для серверной, Up ≤ 1,2 кВ

Типичные ошибки при выборе и как их избежать

Ошибки приводят к снижению эффективности защиты и дополнительным расходам:
– Неверная характеристика Uc: приводит к преждевременному выходу из строя
– Игнорирование селективности: отключение всей группы при одном импульсе
– Недостаточный Iimp: риски пробоя при сильных грозовых импульсах
– Отсутствие ступенчатого подхода: установка только одного УЗИП на вводе

Советы по предотвращению ошибок:
– Проводите расчёт токов КЗ и импульсных нагрузок
– Опирайтесь на реальные данные грозовой активности региона
– Используйте решения с запасом по Iimp и резервом по Up
– Сотрудничайте с вендором (IEK предоставляет консультации и конфигуратор на сайте https://iek.ru)

В обработке данных учитывайте климатические особенности — влажность, температуру воздуха и коррозионную среду.

Итоги и следующий шаг

Ключевые моменты:
– Правильный выбор УЗИП снижает риски повреждения оборудования
– Необходима селективная защита: ступени I, II и III
– Приоритет – низкое остаточное напряжение и запас по Iimp
– Чёткий монтаж, обжим кабелей и регулярное обслуживание
– Решения IEK покрывают все сценарии – от квартир до промышленных объектов

Свяжитесь с экспертом IEK уже сегодня, чтобы получить бесплатный расчёт и подбор оптимального УЗИП под ваш проект. Защисте свои активы и минимизируйте риски просто и надёжно!
